Какой кабель класть
В грунте на кабель давит земля, а при промерзании и оттаивании почва двигается. Поэтому в траншею идут бронированные марки: стальные ленты принимают эту нагрузку и защищают от случайного удара лопатой.
- ВБбШв – медный, для ответственных линий и небольших сечений.
- АВБбШв – алюминиевый, для магистралей от 35 мм², экономичнее в разы.
- ПвБШп – с изоляцией из сшитого полиэтилена, для обводнённых грунтов и линий среднего напряжения.
Про шланг. Наружный ПВХ-шланг (индекс Шв) не рассчитан на постоянное нахождение в воде. Если уровень грунтовых вод высокий или участок подтапливает весной – берите исполнение с полиэтиленовым шлангом, Шп. Это самая недооценённая деталь: кабель в ПВХ-шланге в воде отрабатывает лет пять вместо тридцати.
Небронированный кабель в земле допустим только в защитной трубе на всём протяжении. По деньгам это обычно дороже, чем сразу взять бронированный.
Порядок работ
- Копка. Ширина траншеи от 300 мм для одного кабеля. Дно выравнивают, убирают камни, корни и строительный мусор.
- Подсыпка. Слой просеянного песка 100 мм на дно. Не карьерный грунт с камнями – именно просеянный песок.
- Укладка. Кабель раскатывают змейкой с запасом 1–2 % длины. Запас компенсирует сезонные подвижки грунта: натянутый в струну кабель порвёт при первом же морозном пучении.
- Засыпка песком. Ещё 100 мм сверху.

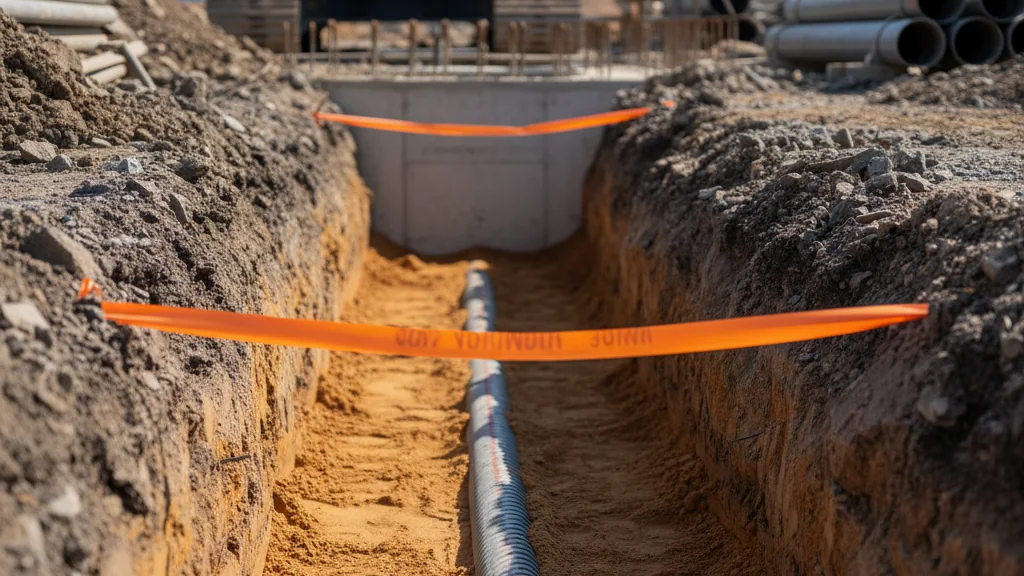

- Сигнальная лента. Укладывается на 250 мм выше кабеля. Это не формальность: лента – единственное, что остановит экскаватор через десять лет, когда о трассе все забудут.
- Обратная засыпка. Грунтом без камней и строительного мусора, послойно с трамбовкой.
- Исполнительная схема. Зафиксируйте трассу с привязкой к постоянным объектам – углам дома, забору. Через год вы её не вспомните.
Расстояния до других коммуникаций
| Объект | Минимальное расстояние |
|---|---|
| Фундамент здания | 0,6 м |
| Другой силовой кабель | 0,1 м |
| Кабель связи | 0,5 м |
| Водопровод и канализация | 1,0 м |
| Газопровод низкого давления | 1,0 м |
| Ствол дерева | 2,0 м |
| Теплотрасса | 2,0 м |
Пересечения с другими коммуникациями выполняют в трубе с выпуском не менее 1 м в каждую сторону.
Заземление брони
Броня – проводник, и при повреждении изоляции она окажется под напряжением. Её заземляют с обоих концов линии, соединяя с контуром заземления щита. В соединительных муфтах непрерывность брони восстанавливают перемычкой – об этом забывают чаще всего, а без неё защита не сработает.
Что учесть при расчёте сечения
В земле условия охлаждения лучше, чем в воздухе, поэтому допустимый ток выше – это видно в таблицах. Но если в одной траншее лежит несколько кабелей, включается понижающий коэффициент на групповую прокладку, и выигрыш быстро съедается. При четырёх кабелях в траншее считайте с коэффициентом 0,8.
Второй момент – длина. Трассы по участку обычно длинные, поэтому проверяйте потерю напряжения: калькулятор с графиком покажет, где нагрев перестаёт быть определяющим.
